在懸挑腳手架的設計與驗算中，多排懸挑主梁的穩定性直接關系到施工安全。而無聯梁與有聯梁兩種構造方式，參數填寫差異大、計算邏輯不同，稍有不慎就可能埋下隱患!

　　本周技術干貨更新：帶你快速學習多排懸挑主梁驗算(無聯梁)與(有聯梁)參數填寫。

　　老師將使用品茗施工云安全計算軟件，逐步圖解教學，建議收藏哦!

　　工程人必存! 轉發給團隊，施工安全不踩雷!

?

　　多排懸挑主梁驗算(有聯梁)與(無聯梁)的區別在于：(有聯梁)模塊可以根據項目工況自由調整每排主梁、立桿的之間的間距，適用工況更多，使用更加靈活，因此需要把控的參數也就更多。

　　若主梁間距、立桿間距是均勻分布的，則可以使用(無聯梁)。

　　多排懸挑主梁驗算(無聯梁)

　　基本參數、材料參數、支撐桿件參數

　　多排懸挑主梁驗算(無聯梁)中基本參數、材料參數、支撐桿件參數與型鋼懸挑腳手架(盤扣式)中懸挑梁參數一致。內容見上篇：

　　荷載參數

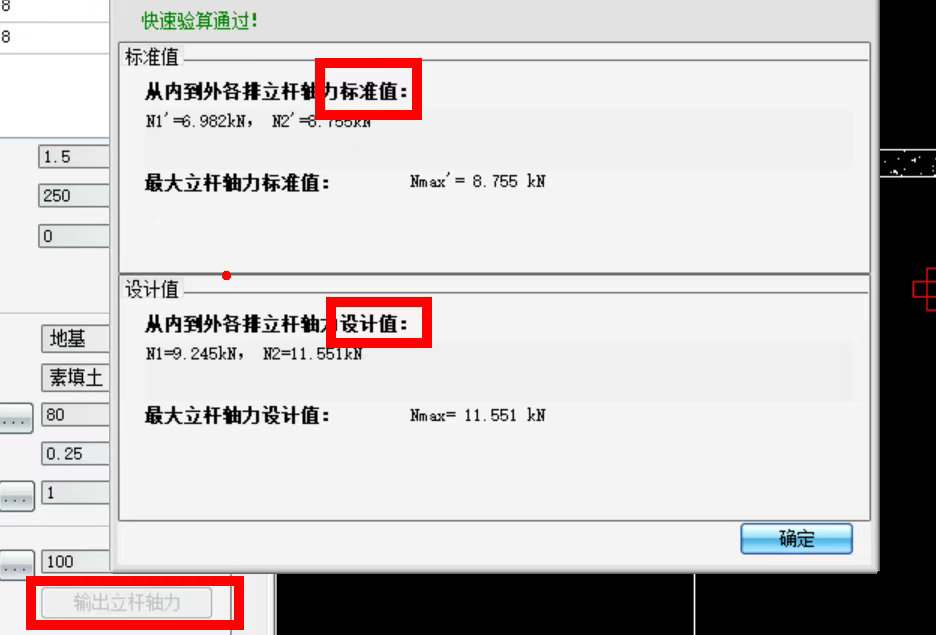

　　此參數需要提前使用“落地式腳手架”模塊提前計算并獲取立桿軸力。

?

　　多排懸挑主梁驗算(有聯梁)

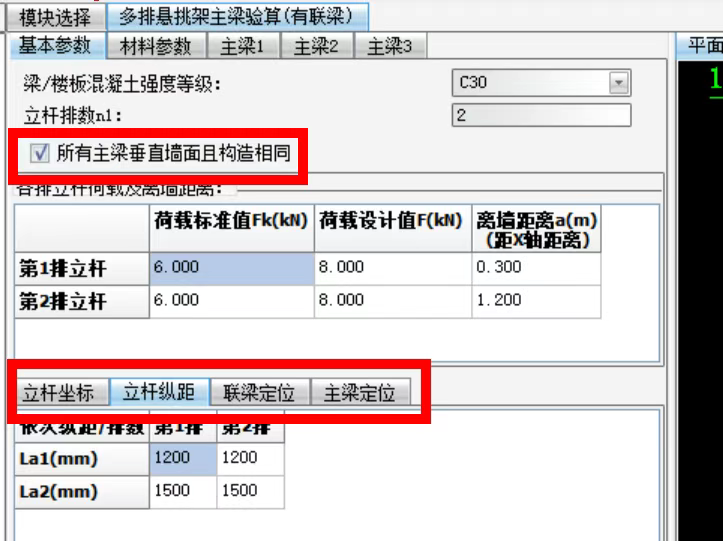

　　所有主梁垂直墻面且構造相同

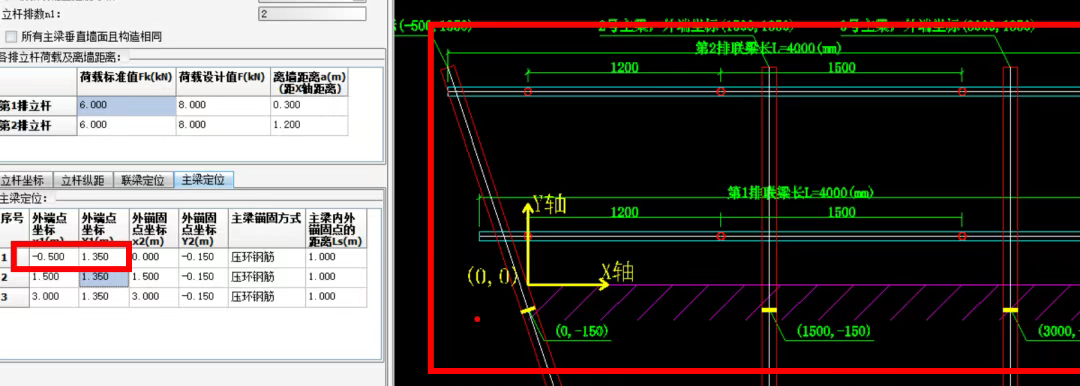

　　本參數不勾選可對主梁與建筑物的夾角進行設置，因此聯梁與立桿都可以改變其位置，可在下方立桿坐標、聯梁定位、主梁定位進行自由調整。

?

　　各排立桿荷載及離墻距離

　　此參數同上述需要提前使用“落地式腳手架”模塊提前計算并獲取立桿軸力。

?

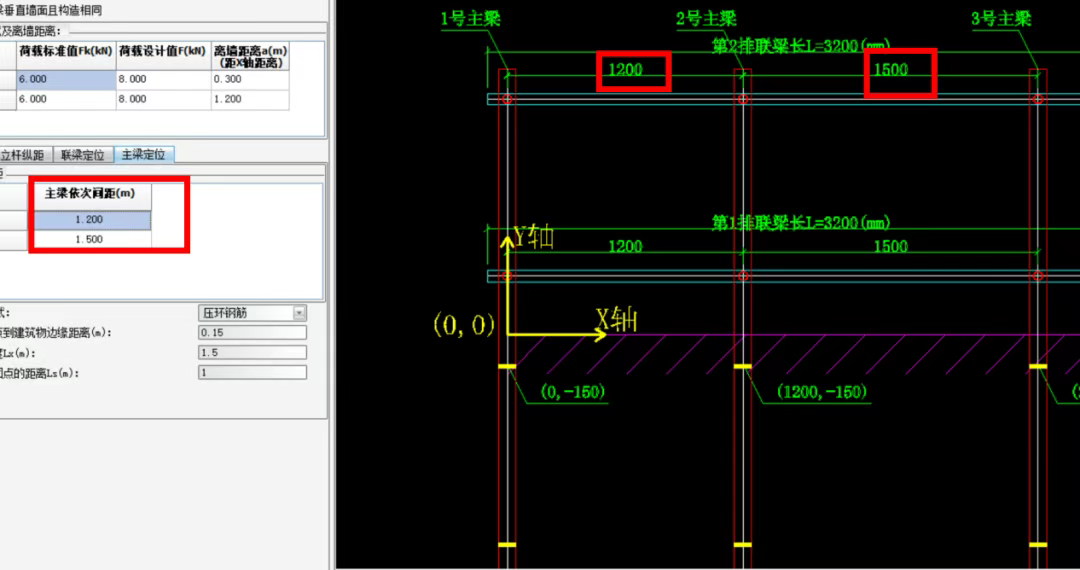

　　立桿坐標、立桿縱距、聯梁定位、主梁定位

　　此處參數自由度較高，可以根據右側示意圖圖示進行參數對應調整。此外錨固點設置方式、壓環鋼筋直徑d、主梁建筑外懸挑長度Lx、主梁外錨固點到建筑物邊緣的距離a、主梁建筑物內錨固長度Lm(軟件中計算取的外錨固點位置到兩道內錨固點1/2位置)、梁/樓板混凝土強度等級、上拉下?lián)螚U件設置、上拉桿件材料類型、表格中是否參與計算參數的明確應符合《建筑施工扣件式鋼管腳手架安全技術規范》JGJ130-2011規范中6.10章節要求。

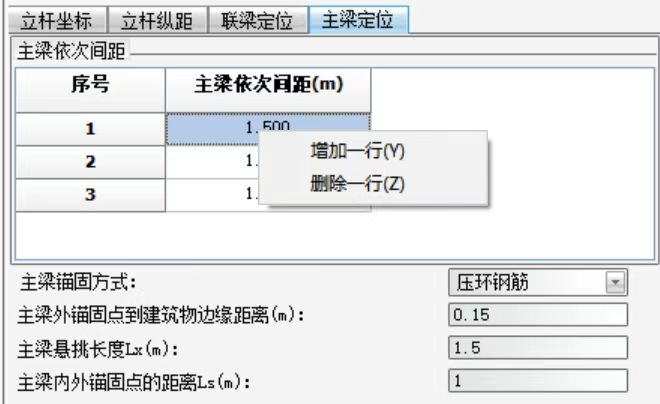

　　主梁根數可以用過右擊表格的形式進行增加根數。

?

　　材料參數

　　同品茗施工云安全計算軟件新手入門教程—型鋼懸挑腳手架(盤扣式)參數填寫的確定。

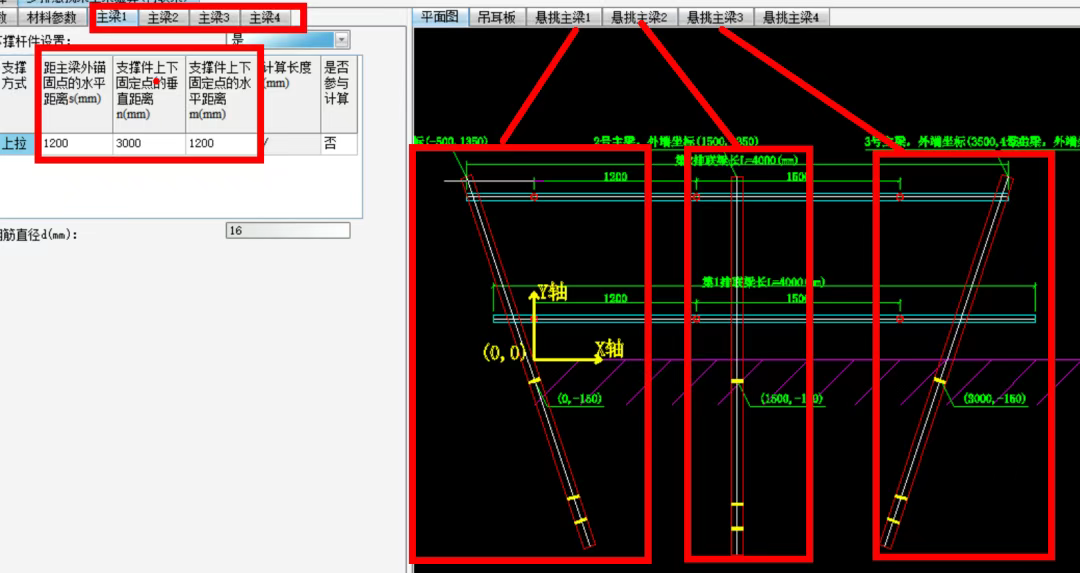

　　主梁1~4：本模塊中立桿、聯梁、主梁都可以根據現場工況進行位置及角度的調整，因此在最終的計算模型上，每根主梁在計算平面內，其支撐垂直距離與水平距離或各不相同。因此需要對每根主梁的上下支撐的位置進行明確。若各主梁布設形式相同，則這幾根主梁的上下支撐形式參數也相同。此外相關要求也應符合《建筑施工扣件式鋼管腳手架安全技術規范》JGJ130-2011。
