每次填型鋼卸料平臺參數時，都擔心被監理挑刺?
明明是按規范做的，為什么還是過不了審?
本周技術干貨更新：帶你快速學習型鋼卸料平臺基本參數填寫。
老師將使用品茗施工云安全計算軟件，逐步圖解教學，建議收藏哦!
繼續往下看，2分鐘掌握核心要點，下次填報再也不用求人!

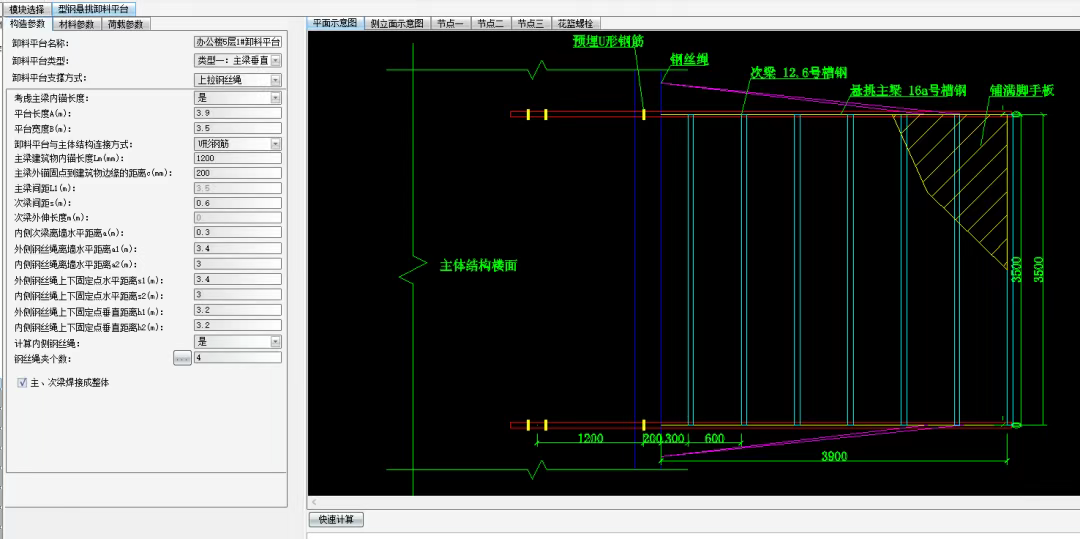

構造解析
?
卸料平臺名稱：根據現場卸料平臺編號填寫
卸料平臺類型：主梁垂直于建筑物外墻/主梁平行于建筑物外墻。兩種形式都可以，主梁垂直于外墻方便材料的吊運，這種方式使用的更多一點。

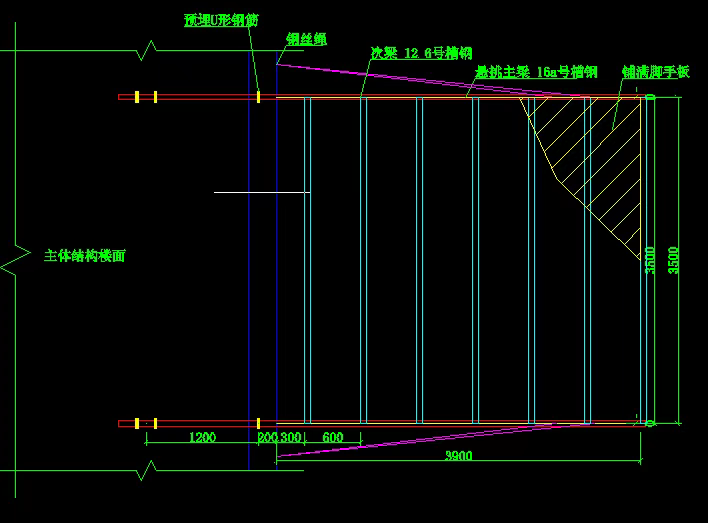

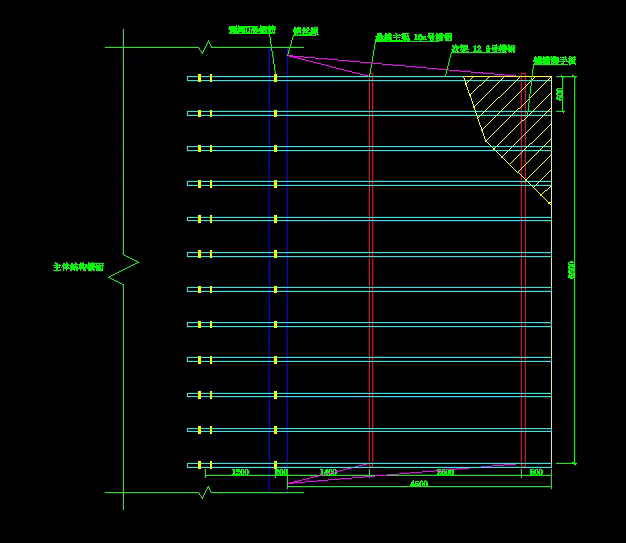

左為主梁垂直于建筑物外墻;右為主梁平行于建筑物外墻
?
考慮次梁內錨固長度：是/否
?
是表示主梁有內、外兩個錨固點
否表示主梁只有一個錨固點
?
平臺長度、平臺寬度：根據現場實際大小填寫?！督ㄖ┕じ咛幾鳂I安全技術規范》JGJ80-2016 6.4.2 懸挑式操作平臺的懸挑長度不宜大于5m。

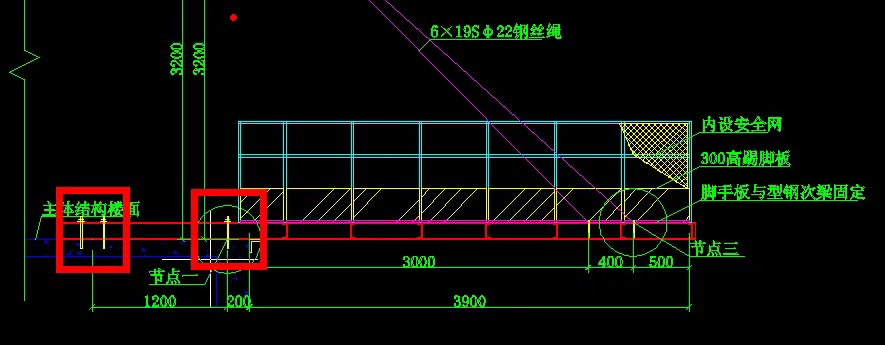

卸料平臺與主體結構的連接方式：U型鋼筋/地腳螺栓。
主梁建筑物內錨固長度：內外錨固點之間的距離，一般1.2-1.5米。

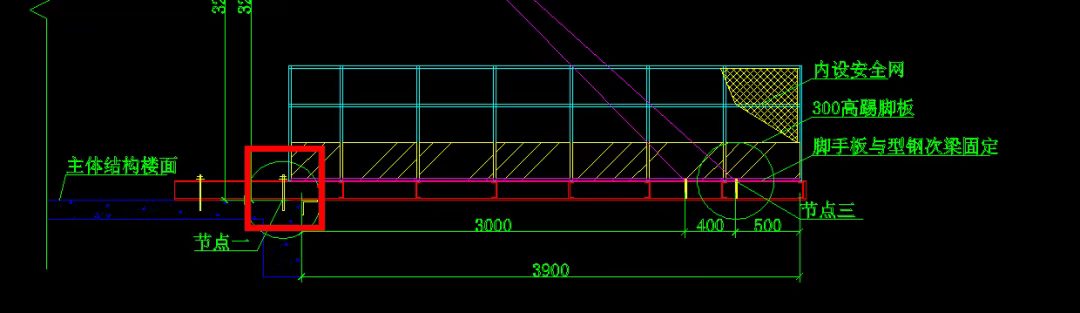

主梁外錨固點到建筑物邊緣的距離：《建筑施工扣件式鋼管腳手架安全技術規范》JGJ 130-2011 6.10.7 型鋼懸挑梁懸挑端應設置能使腳手架立桿與鋼梁可靠固定的定位點，定位點離懸挑梁端部不應小于100mm。

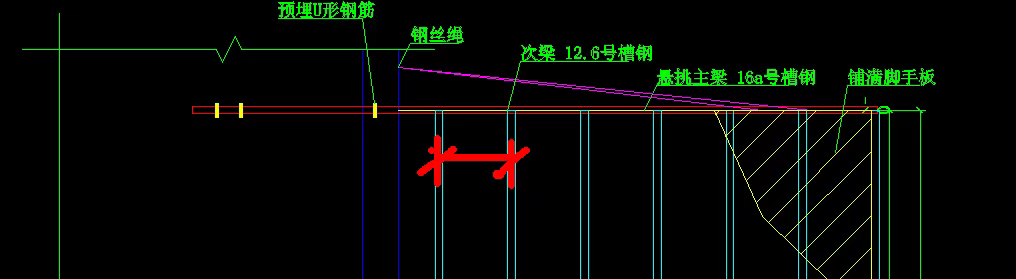

次梁間距：依據現場實際填寫
?

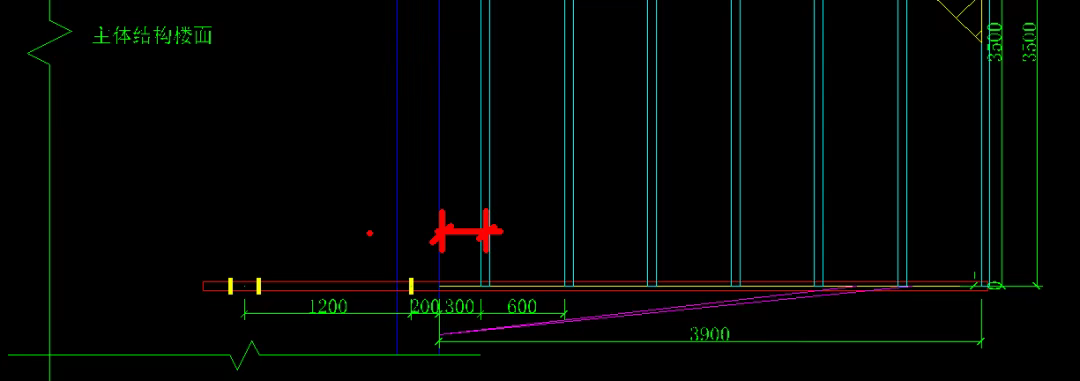

內側次梁離墻水平距離：依據現場實際填寫。
?

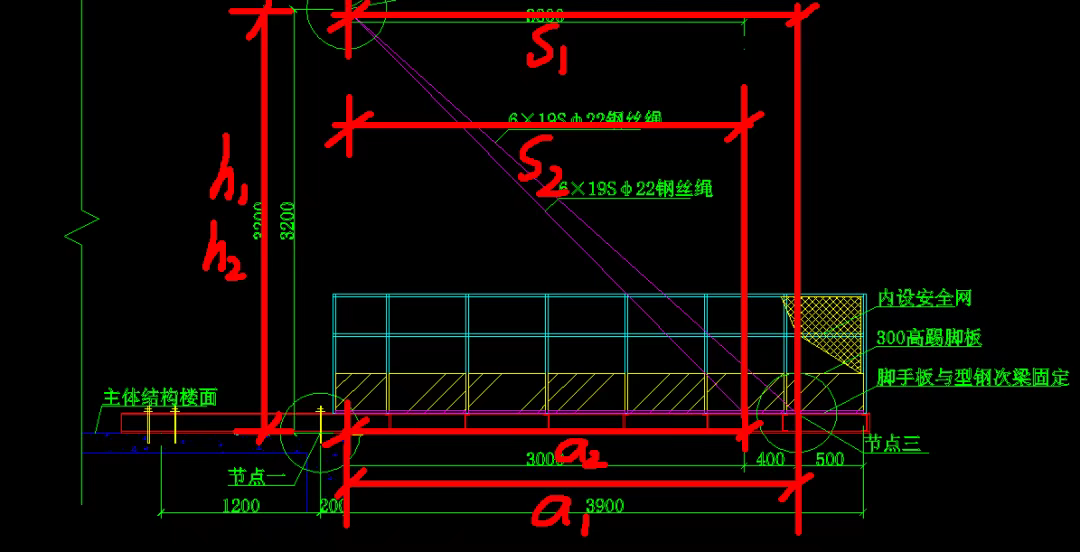

外側鋼絲繩離墻水平距離a1;內側鋼絲繩離墻水平距離a2;外側鋼絲繩上下固定點水平距離s1;內側鋼絲繩上下固定點水平距離s2;外側鋼絲繩上下固定點垂直距離h1;內側鋼絲繩上下固定點垂直距離h2均詳見側立面。
?
計算內側鋼絲繩：是
《建筑施工高處作業安全技術規范》JGJ80-2016 6.4.3采用斜拉方式的懸挑式操作平臺，平臺兩側的連接吊環應與前后兩道斜拉鋼絲繩連接，每一道鋼絲繩應能承載該側所有荷載。

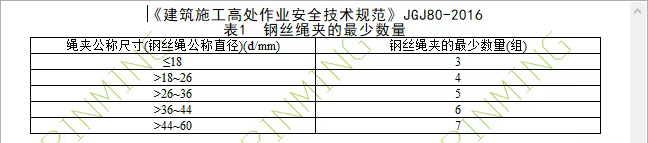

鋼絲繩夾個數：
《建筑施工高處作業安全技術規范》JGJ80-2016 6.4.6懸挑式操作平臺應設置4個吊環，吊運時應使用卡環，不得使吊鉤直接鉤掛吊環。吊環應按通用吊環或起重吊環設計，并應滿足強度要求。
?

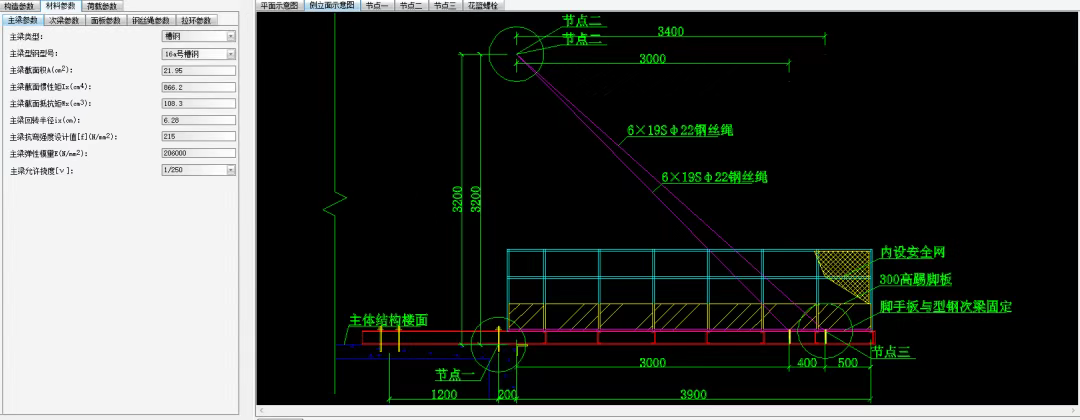

材料參數
?
主梁類型、次梁類型：滿足受力及規范要求
《建筑施工高處作業安全技術規范》JGJ80-2016 C.0.1 懸挑式操作平臺應采用型鋼作主梁與次梁。一般主梁使用不小于16#工字鋼
主梁、次梁允許撓度：1/250
《建筑施工扣件式鋼管腳王架安全技術規范》JGJ130-2011 第5.1.8條 懸挑鋼梁允許撓度為L/250
面板參數：根據現場實際材料選擇，抗性值由廠家提供或根據檢測結果填寫
鋼絲繩直徑：根據現場實際材料選擇
鋼絲繩型號：根據現場實際材料選擇
鋼絲繩公稱抗拉強度：根據鋼絲繩說明書填寫
鋼絲繩不均勻系數：根據施工計算手冊填寫
對6X19、6X37、6X61鋼絲繩，不均與系數可分別取0.85、0.82、0.8
鋼絲繩安全系數：10
《建筑施工高處作業安全技術規范》JGJ80-2016 C.0.4 [K]——吊索用鋼絲繩的規范規定安全系數，取值為10
拉環參數：根據現場實際填寫，但需滿足受力及鋼結構設計規范要求
《鋼結構設計標準》GB 50017-2017 11.3.4 2不得采用焊腳尺寸小于5mm的角焊縫

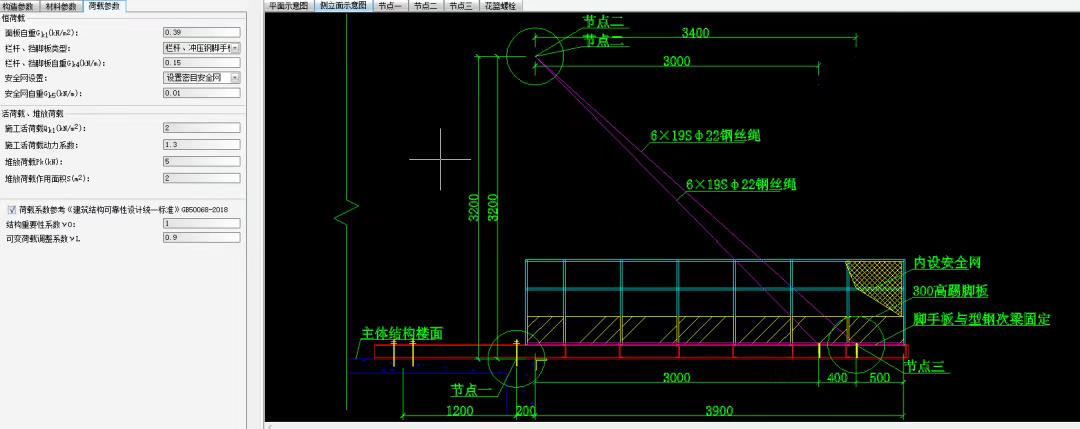

荷載參數
?
面板自重：根據現場實際材料重量填寫，可根據實際測得
欄桿、擋腳板類型：根據現場實際選擇或自定義輸入
欄桿、擋腳板自重:根據現場實際材料重量填寫，可根據實際測得，注意單位是KN/m
安全網設置：根據現場實際選擇
安全網自重：一般取值不小于0.01KN/㎡
施工活荷載：2.5KN/㎡(參考模板支架活荷載取值)
《建筑施工高處作業安全技術規范》JGJ80-2016 6.4.2懸挑式操作平臺的懸挑長度不宜大于5m，均布荷載不應大于5.5kN/㎡，集中荷載不應大于15kN。
施工活荷載動力系數：1.1-1.3(建議值)
堆放荷載：很具實實際使用需求填寫
堆放荷載作用面積：考慮吊裝等工況下，材料實際堆放的面積
荷載系數參考《建筑結構設計可靠性統一標準》GB-50068-2018：勾選后荷載分項系數參考該規范取值為恒、活荷載分項系數取值1.3、1.5。
