如何精準填寫計算參數?
這份避坑指南幫你快速掌握荷載取值、基礎尺寸、配筋要求、地基參數關鍵點，確保基礎設計合規、安全、省心!
上部荷載
由于大部分企業及地方文件將塔吊基礎判定為危大工程，所以設計塔吊基礎均需編制專項施工方案。方案中涉及到基礎的計算應參考《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019進行計算，該規范要求較《塔式起重機設計規范》GB/T 13752-2017 要求更為嚴格。塔吊說明書中提供的基礎施工做法均是參考GB/T 13752-2017進行計算的，用JGJ/T 187-2019規范復核一般存在偏心計算不滿足要求的情形。所以塔吊板式基礎應單獨設計復核。

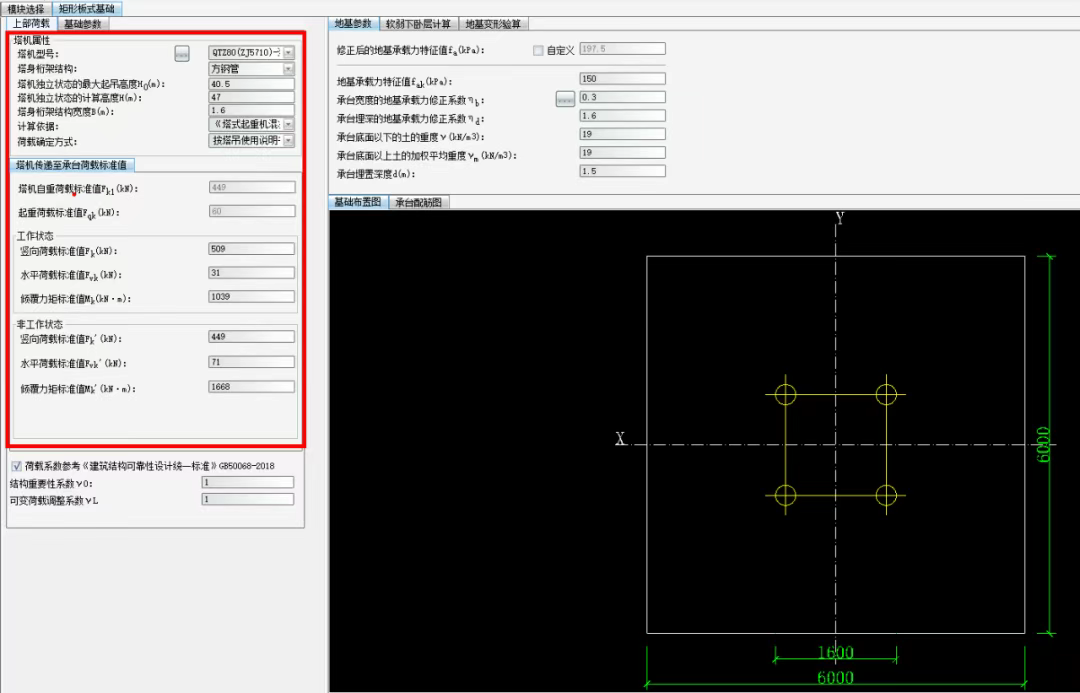

計算的第一步應自定義塔吊確定上部荷載。

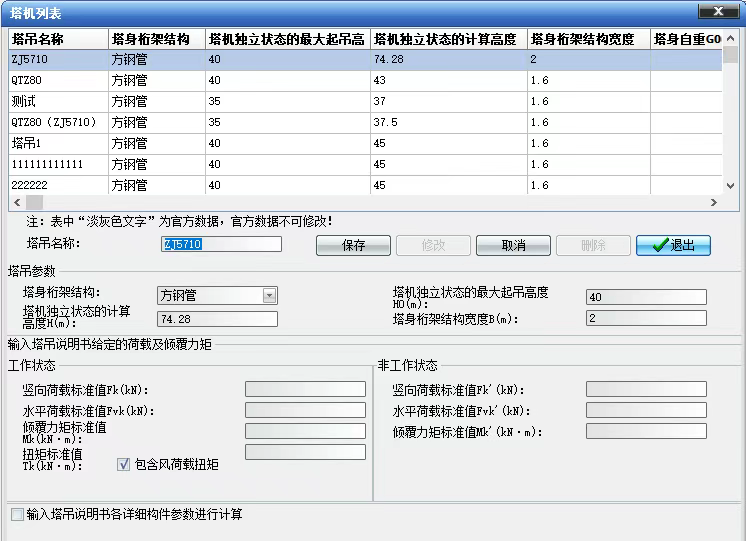

點擊“塔吊型號”側邊三個小點后，點擊添加進入塔吊自定義窗口
塔吊名稱
根據說明書填寫。
塔身桁架結構
根據說明書填寫。
塔機獨立狀態下的起吊高度

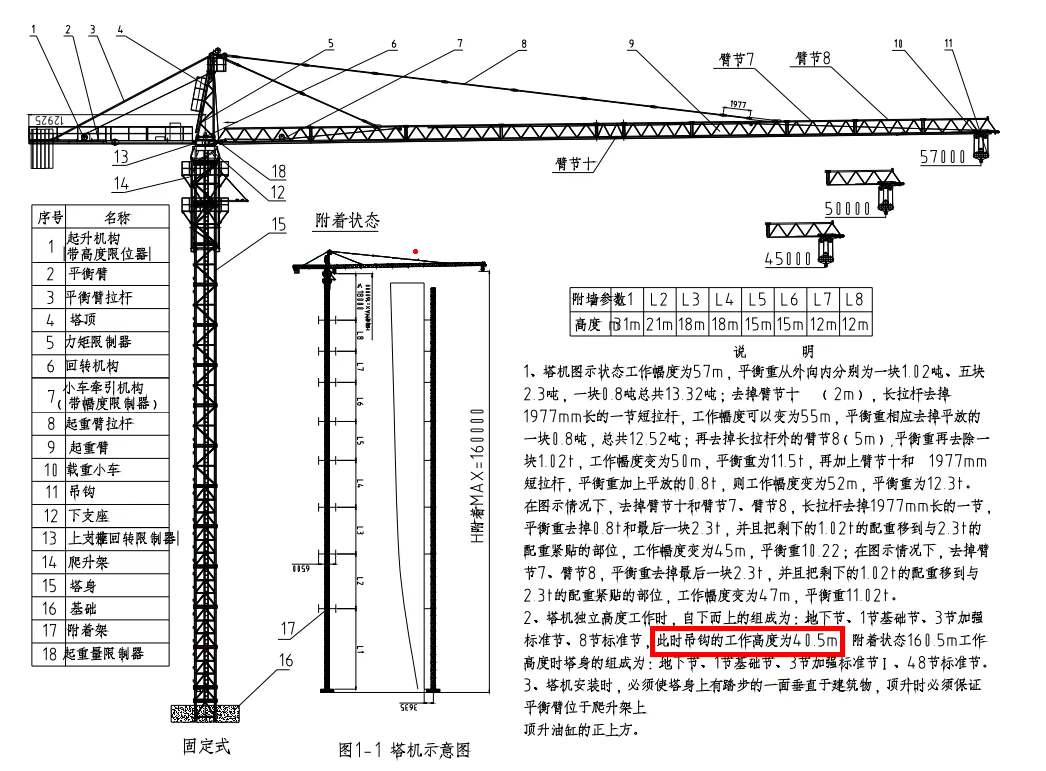

吊鉤上升到最高點之后距塔吊基礎上表面距離。(塔吊說明書一般會有獨立狀態下示意圖，可根據圖紙填寫)
塔機獨立狀態的計算高度
《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019 第3.0.7 塔機獨立狀態的計算高度應按基礎頂面至錐形塔帽半處高度或平頭式塔機的臂架頂取值。

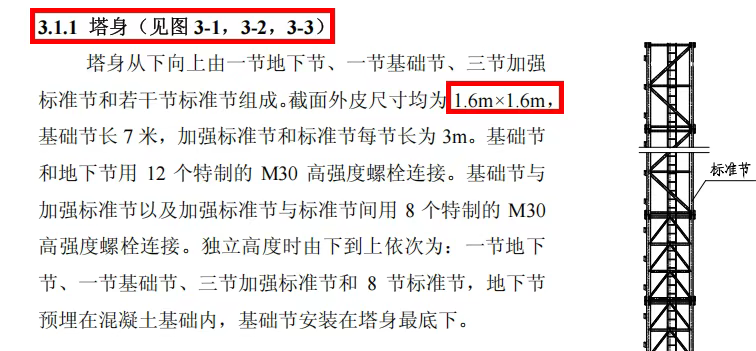

塔身桁架結構寬度
根據說明書填寫。
工作狀態
豎向荷載標準值、水平荷載標準值、傾覆力矩標準值、扭矩標準值
非工作狀態
豎向荷載標準值、水平荷載標準值、傾覆力矩標準值

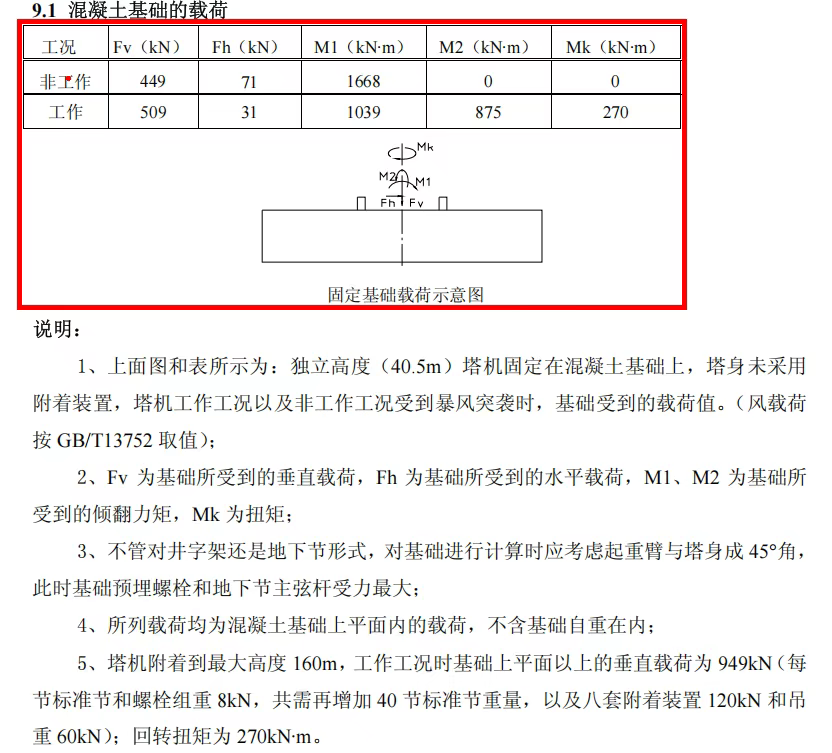

根據塔吊說明書給出的荷載填寫
工作狀態下傾覆力矩取值為√(M12+M22)。
若無特別說明，說明書中扭矩值包括風荷載產生的扭矩。
參數輸入完成之后點擊確定重新打開模塊即能找到自定義塔吊。
荷載系數參考《建筑結構設計可靠性統一標準》GB-50068-2018
勾選后荷載分項系數參考該規范取值為恒、活荷載分項系數取值1.3、1.5。
結構重要性系數γ0
《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019 第3.0.5 5基礎設計的結構重要性系數應取1.0。
可變荷載調整系數γL

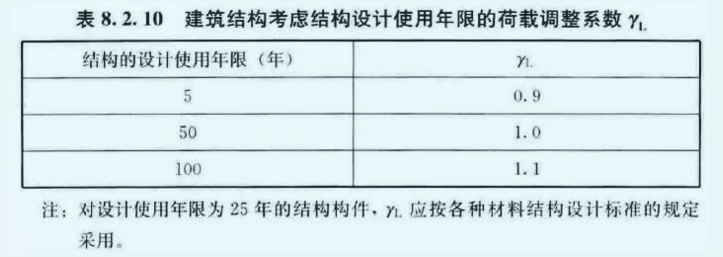

《建筑結構設計可靠性統一標準》GB-50068-2018 第8.2.10建筑結構考慮結構設計使用年限的荷載調整系數。
基礎參數
基礎布置
承臺長、承臺寬、承臺高
《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019第 5.2.1 基礎高度應滿足塔機預埋件的抗拔要求，且不宜小于1200mm，不宜采用坡形或臺階形截面的基礎。
第5.2.5 矩形基礎的長邊與短邊長度之比不應大于2。
承臺參數
承臺混凝土強度等級
《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019第5.2.2 基礎的混凝土強度等級不應低于C30 ，墊層混凝土強度等級不應低于 C20 ，混凝土墊層厚度不應小于100mm。
承臺混凝土自重
根據混凝土實際自重填寫，一般取值25。
承臺上部覆土厚度
根據實際填寫。(覆土會增加承臺重量，可減小偏心，但是會提高對地基承載力的要求)
承臺上部覆土的重度
根據實際填寫。
承臺混凝土保護層厚度
《混凝土結構設計規范》GB 50010-2010 第8.2.1構件中普通鋼筋及預應力筋的混凝土保護層厚度應滿足下列要求，鋼筋混凝土基礎宜設置混凝土墊層，基礎中鋼筋的混凝土保護層厚度應從墊層頂面算起，且不應小于40mm。
連墻件計算長度承臺底部長向配筋

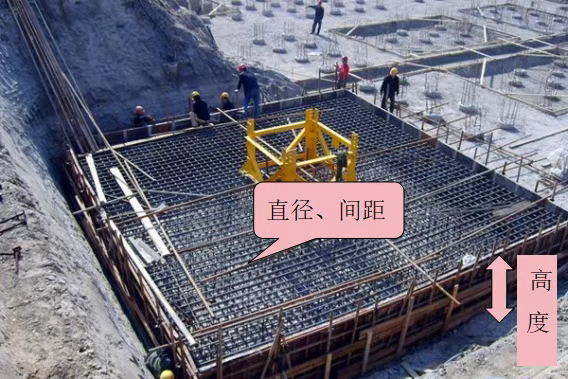

《塔式起重機混凝土基礎工程技術標準》JGJ/T 187-2019 第5.2.3 板式基礎在基礎表層和底層配置直徑不應小于12mm，間距不應大于200mm的鋼筋，且上下層主筋之間用間距不大于500mm的豎向構造鋼筋連接;十字形基礎主筋應按梁式配筋，主筋直徑不應小于12mm，箍筋直徑不應小于8mm，且間距不應大于200mm; 側向構造縱筋的直徑不應小于10mm 且間距不應大于200mm板式和十字形基礎架立筋的截面面積不宜小于 受力筋截面面積的一半。
地基參數
地基承載力特征值
根據現場平板荷載試驗確定或根據地勘報告數據填寫。

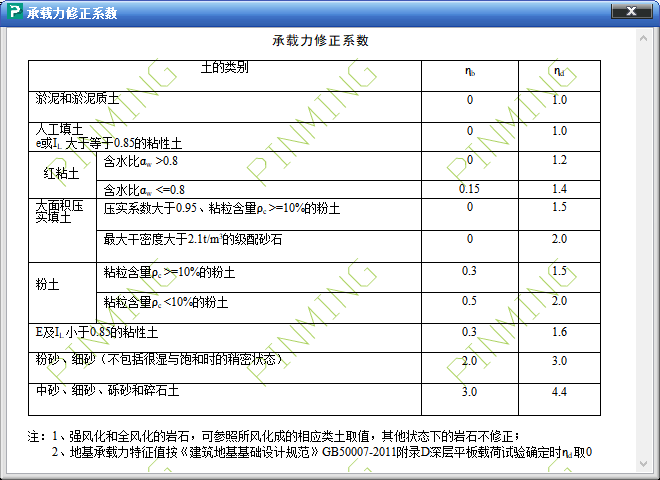

承臺寬度的地基承載力修正系數、承臺埋深的地基承載力修正系數
承臺底面以下土的重度、承臺底面以下土的加權平均重度
根據地勘報告填寫，地下水一下的土層去浮重度。
承臺埋置深度
根據現場實際埋深填寫。
