高大模板支架專項施工方案
（九）計算書及相關圖紙
1.計算書：支撐架構配件的力學特性及幾何參數，荷載組合包括永久荷載、施工荷載、風荷載，模板支撐體系的強度、剛度及穩定性的計算，支撐體系基礎承載力、變形計算等。
2.相關圖紙：支撐體系平面布置、立（剖）面圖（含剪刀撐布置），梁模板支撐節點詳圖與結構拉結節點圖，支撐體系監測平面布置圖等。
第一節、計算書
說明模板支撐系統的主要構件的材料強度、截面特征及各項荷載設計值及荷載組合，列出計算簡圖和截面構造大樣圖，注明材料尺寸、規格、縱橫支撐間距。
計算內容包括:
1、梁、板模板支撐系統水平構件(底模、次楞、主楞等)強度和剛度驗算;
2、梁板下立桿穩定性驗算(整體側向力驗算);
3、扣件抗滑承載力驗算;
4、立桿地基或支撐層承載力驗算(轉換層下支撐層承載力驗算 )。
拓展閱讀：

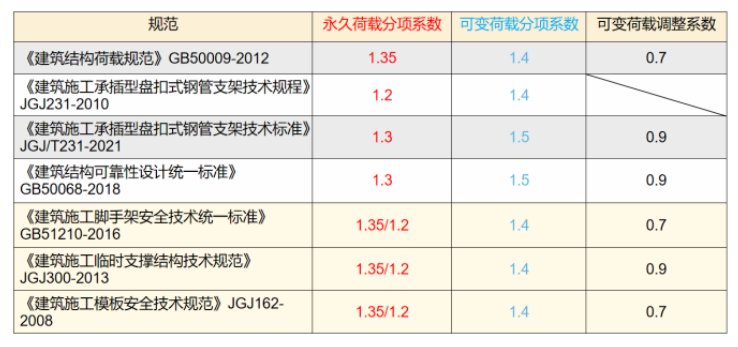

荷載設計值=永久荷載標準值×永久荷載分項系數+可變荷載標準值×可變荷載分項系數

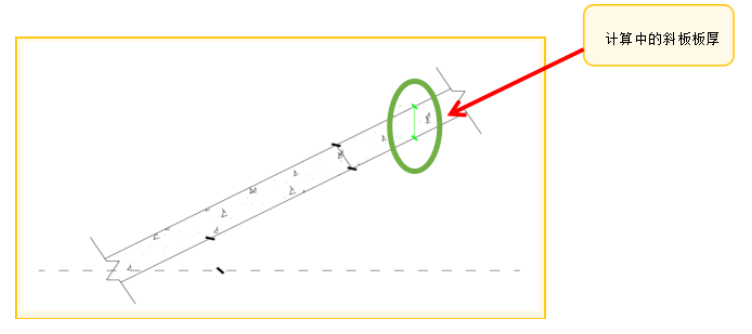

關于斜板板厚，在進行諸如汽車坡道、斜屋面等斜板的支模架計算時，對于板厚的取值應當取重力方向而非垂直板面方向，
如圖：

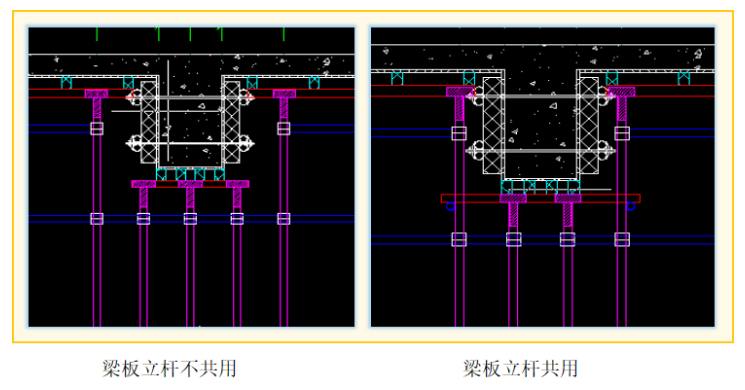

關于梁板立桿共用，一般在進行普通支模架配架時采用立桿共用，高大支模架采用梁板立桿不共用。這是由于梁板立桿共用的情況下，梁下主楞通過扣件與板下立桿相連接，這就導致主楞在梁下的可調托座中的位置不會居中，產生偏心受力的現象，故而不適用于對受力體系有較高要求的高大支模架體系。

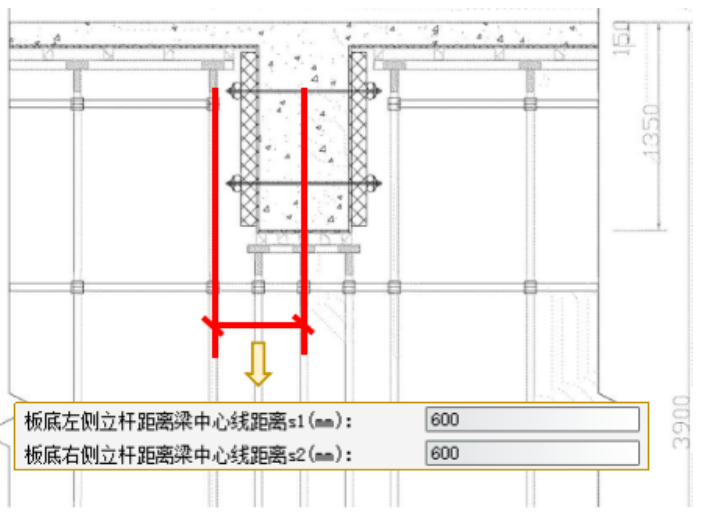

對于板底左右側立桿距梁中心線距離這一參數填寫，需要考慮兩個方面：
①板底左右側立桿距梁側模的距離（即懸臂端）是否合理，若過大，輕則耗費更多材料，重則計算無法通過；若過小，則沒有足夠的工作面供工人施工。
②若采用的是工具式架體，還需考慮板立桿與梁立桿，梁立桿與梁立桿之間的水平橫桿必須成模數（即300/600/900等），調節跨不宜設置在梁下受力較大區。

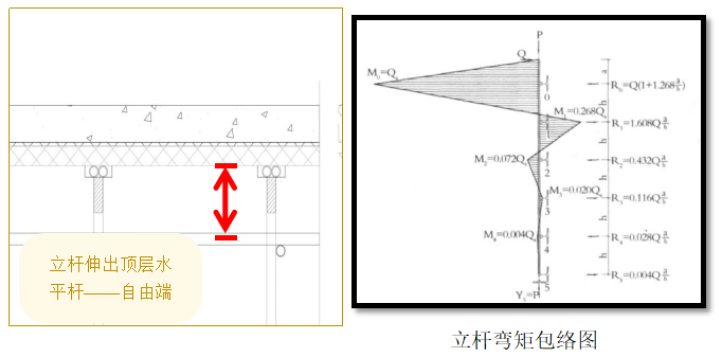

關于自由端，立桿伸出頂層水平桿的長度被稱為自由端。自由端的大小會影響架體頂部支座所受的彎矩和軸力大小，所以要進行控制。
支撐架可調托撐伸出頂層水平桿或雙槽托梁中心線的懸臂長度不應超過650mm，且絲桿外露長度不應超過400mm，可調托撐插入立桿或雙槽托梁長度不得小于150mm。——JGJ/T231 2021
支撐結構頂端可調托撐伸出頂層水平桿的懸臂長度不宜大于500mm。——JGJ300-2013

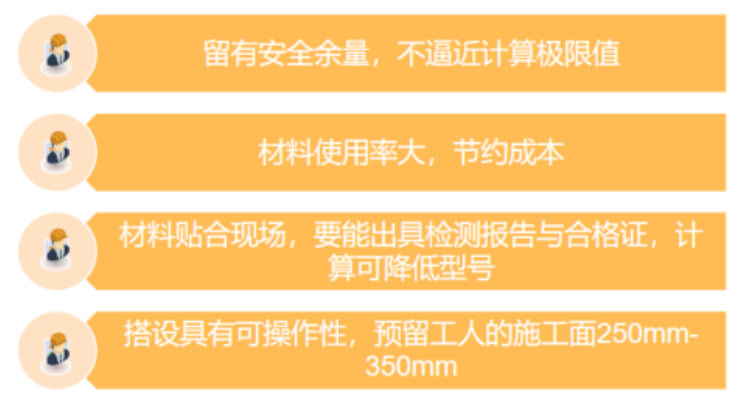

計算原則：計算書并不是計算通過就可以，而應當綜合考慮架體的安全性和經濟性，在兩者之間進行平衡。（可以先設置較為安全的搭設參數進行計算，再不斷修改參數使體系成本下降，此時必然伴隨著架體的安全性也下降，待計算不通過，修改為前一次的搭設參數，注意留有安全余量。）
第二節、附件和附圖
附圖1、高大模板支架區域結構平面圖，應反映超限梁的位置和截面尺寸；
附圖2、支模架立桿和水平桿平面布置圖，應反映梁板底立桿的縱、橫間距，當搭設區域較大時，可選取代表性區間進行立桿布置；
附圖3、水平剪刀撐布置平面圖及豎向剪刀撐布置投影圖；
附圖4、支模架縱橫向立面圖和剖面圖；
附圖5、梁板支模節點詳圖；
附圖6、支模架與柱、梁拉結點詳圖；
附圖7、特殊部位節點詳圖（包括后澆帶、伸縮縫、高低跨梁和上翻梁支模架節點，立桿基礎節點圖等）
附圖8、支模架監測點平面布置圖
