高大模板支架專項施工方案

（四）施工工藝技術

第一節、支模架形式選定

說明本專項施工方案確定的支模架形式，列出定型產品(如盤扣架)的技術參數。

說明計算軟件的名稱和版本（如品茗云安全計算軟件V1.3）。

根據結構荷載、搭設高度、跨度等合理選擇支模架形式，可以選用的支模架形式包括:扣件式鋼管支模架、盤扣式支模架、碗扣式鋼管支模架、輪扣式支模架與鍵槽式支模架、扣件式鋼管與鋼格構柱組合式支模架等。

第二節、支模架搭設參數

對超限梁按截面進行分類，以各類別中的最大截面梁經過計算后確定搭設參數，計算簡圖必須與實際采用的搭設方法相符，應采用專業軟件進行計算，說明軟件的名稱和版本。

說明各類超限結構(梁)的搭設參數，包括梁和相鄰板下立桿縱、橫間距，梁底增加立桿根數、梁底立桿支撐方式(可調托座、雙扣件等)、支模架步距、橫(縱)向水平桿(主、次楞)材料和間距、梁底小楞方向、規格和根數、豎向和水平剪刀撐布置情況、立桿基礎處理或加固做法等。

當采用工具式式架體時，應注意受力較大區域（如梁下）水平橫桿應按照工具式架體固有模數進行布置，不得在受力較大區域設置鋼管扣件調節跨。

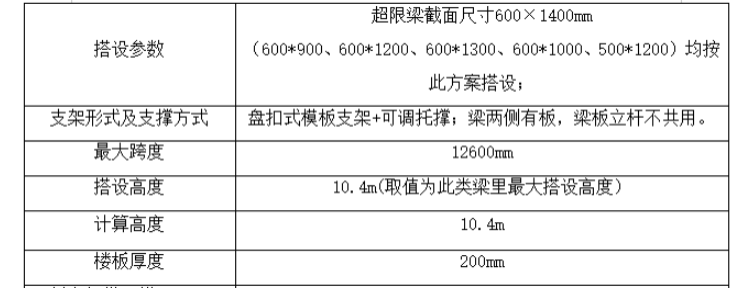

支模架的搭設參數應以表格的形式展現。

梁分類的原則：①梁寬相同或相近；②梁截面積相近。

板分類的原則：板厚相近。

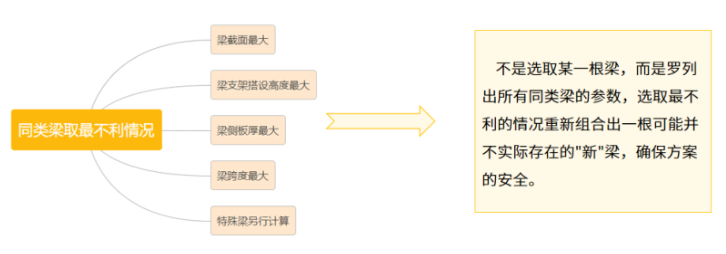

代表性梁板選擇：

如：600*900梁搭設高度最大，為10.4m；

600*1200梁跨度最大，為12.6m；

600*1000的梁梁側板厚最大，為200mm；

該類梁中，600*1400梁截面積最大。根據同類梁最不利因素進行組合：600*1400梁，跨度12.6m，高度10.4m，梁側板厚200mm。

第三節、材料、設備、勞動力組織

1.列表說明支模架主要材料配置情況，包括鋼管、扣件、模板、方木、可調托座、盤扣架及其配件、碗扣架及其配件、輪扣架等;

2.列表說明主要設備(包括檢測設備)的配置情況，包括規格、型號和數量等;

3.列表說明主要操作班組配置情況，包括結構涉及的相關工種。

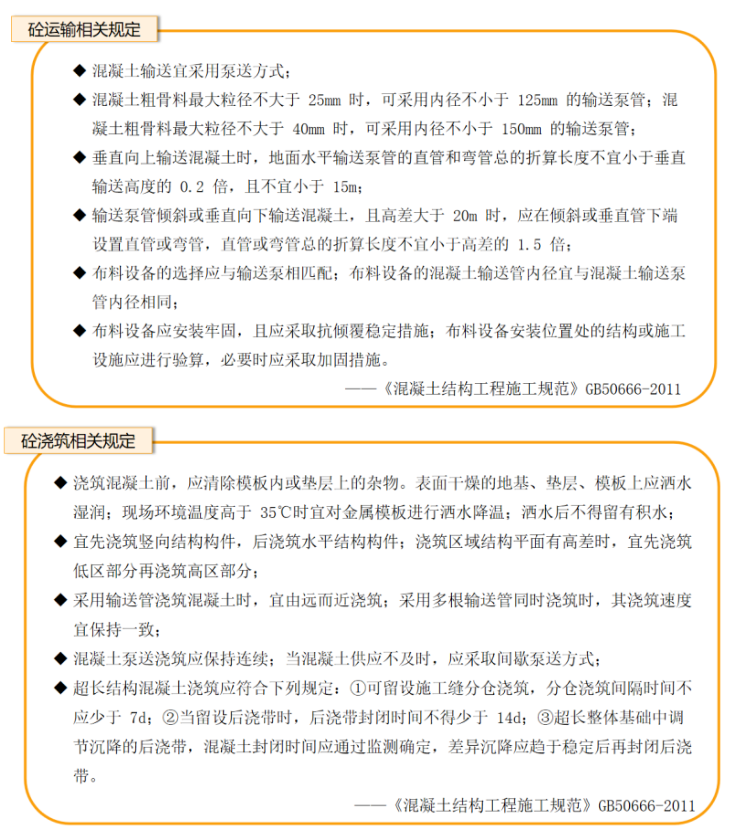

第四節 、混凝土澆搗安排

1、說明柱(墻)和梁板混凝土的澆筑順序，搭設高度超過 4m 時，豎向結構應先行澆筑至梁底，達到 80%設計強度后再進行梁板澆筑;

2、說明梁板混凝土澆筑流向，應合理安排以防止支模架偏心受力；

3、說明混凝土澆筑方法，大梁、超厚板應分層澆筑并制定防止混凝土超高堆置的措施等；

4、說明特殊構件，如高低跨部位、上翻梁、獨梁等的施工方法。

第五節、支模架構造要求與技術措施

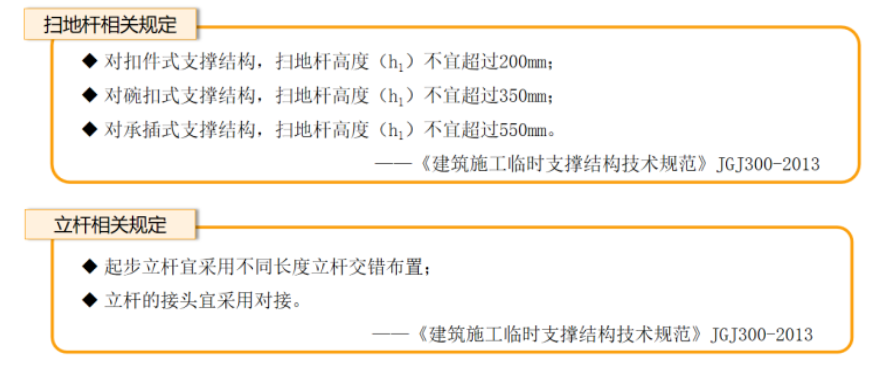

1、立桿

①超限支模架立桿的縱橫距除應滿足設計要求外，還需注意要符合當地相關文件或規范規定。

②梁板底立桿采用可調托座時，立桿接長應采用對接，可調托座與鋼管交界處應設置橫向水平桿。

2、水平桿

①縱橫水平桿和掃地桿必須滿設；

②結構為無梁樓蓋時，應對柱帽和樓板區域水平桿的搭接進行說明；

③采用工具式架體時，應注意水平桿的尺寸要符合工具式架體的模數要求。

3、剪刀撐

①支撐架搭設高度超過5米時應設置剪刀撐：豎向剪刀撐間隔不應大于6跨，剪刀撐的跨數不應超過6跨，剪刀撐傾斜角度宜在45°~60°之間，支撐結構外圍應設置連續封閉的剪刀撐。

②水平剪刀撐間隔層數不應大于6步，頂層應設置水平剪刀撐；掃地桿層宜設置水平剪刀撐，水平剪刀撐應采用旋轉扣件，且兩端扣件應在離桿端不小于100mm處固定。

③承插型盤扣架豎向剪刀撐不得采用鋼管扣件，只采用配套專用斜桿。

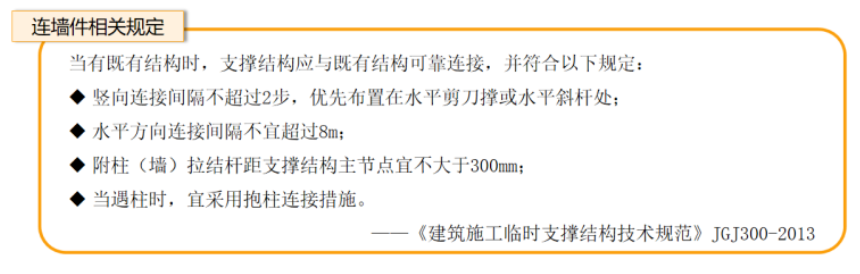

4、與周圍結構拉結措施

說明支模架與周邊主體結構（柱、梁）的剛性拉結措施。

5、架體基礎處理措施

①架體基礎為土體時，應平整和夯實并設置混凝土墊層，說明墊層做法、回填土分層夯實的要求、排水措施和墊塊設置方法；

②架體基礎為樓板時，說明下部支模架保留或加固的措施，必要時應對下部樓板結構(包括梁、板)承載能力進行驗算；

③架體支承在邊坡上時，應說明邊坡處理和保證架體整體穩定性的措施。

6、與周圍結構拉結措施

①說明變形縫(后澆帶、伸縮縫、沉降縫等)部位支模架搭設方法；

②說明高低跨部位梁、上翻梁、柱帽、加腑部位、斜坡道等特殊部位的支模架搭設方法；

③斜梁、板結構的模板支架抵抗水平荷載的措施；

④高寬比大于2 的獨立支撐系統保證架體穩定的措施。

7、上下通道和防護

說明支模架上下通道和防護設置的方法。搭設高度超過10米時應設置水平隔離。

8、防雷措施

說明支模架防雷接地和防火措施。
