深基坑專項方案編制

（五）基坑常見支護形式和施工注意事項

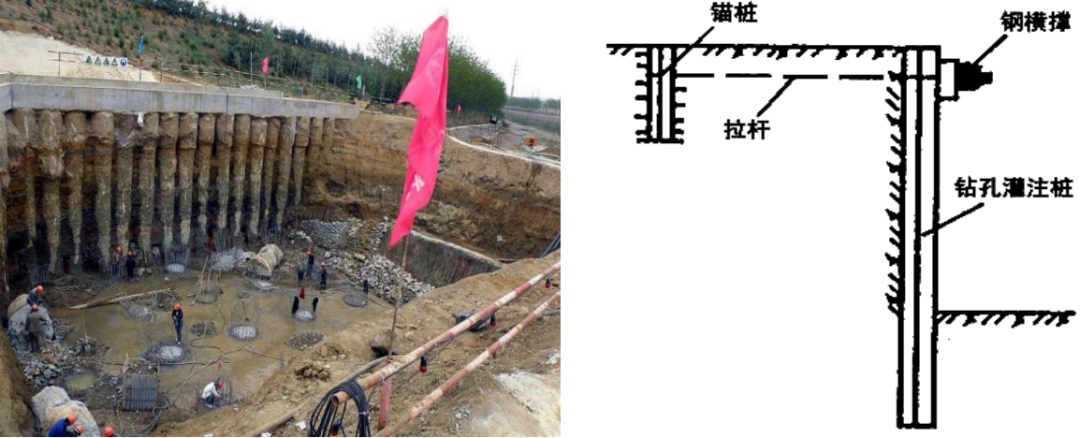

1.排樁支護

目前最常見的基坑支護形式是排樁+鋼筋混凝土內支撐。其中排樁支護一般適用于開挖面積大、深度＞6m、不允許放坡、鄰近有建(構)筑物的基坑支護。開挖前在基坑周圍設置砼灌注樁，樁的排列有間隔式、雙排式和連續式，樁頂設置砼連系梁或錨樁、拉桿。施工方便、安全度好、費用低。

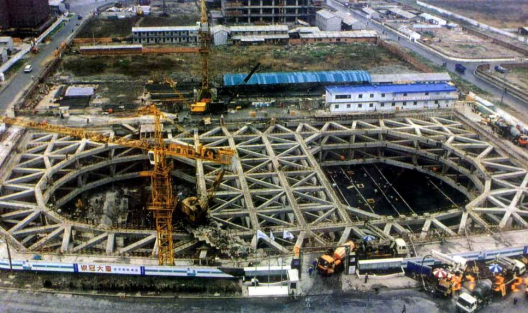

2.鋼筋混凝土內支撐支護

鋼筋混凝土內支撐剛度大、變形小，能有效控制擋墻和周圍地面的變形。它可隨挖土逐層就地現澆，形式可隨基坑形狀而變化，適用于周圍環境要求較高的

深基坑：

其一般的施工流程為：第一道土方開挖→支撐墊層→支撐鋼筋綁扎→支撐支模→澆筑混凝土→拆模→向下繼續挖......

JGJ120-2012 4.9.11 支撐的平面布置：

①宜避開地下主體結構的墻、柱；

②采用機械挖土時，應滿足挖土機械作業的空間要求，且不宜小于4m；

③基坑形狀有陽角時，陽角處的支撐應兩邊同時設置；

④水平支撐與擋土構件之間應設置連接腰梁；支撐點的間距，對鋼腰梁不宜大于4m，對混凝土梁不宜大于9m；

⑤當需要采用較大水平間距的支撐時，宜在支撐端部兩側設置八字斜撐桿與冠梁、腰梁連接，宜在主撐兩側對稱布置，且斜撐桿的長度不宜大于9m，與冠梁、腰梁之間的夾角宜取45°；

⑥臨時支撐立柱應避開主體結構的梁、柱及承重墻；對縱橫交叉的支撐結構，立柱宜設置在支撐的交匯點處；立柱與支撐端部及立柱之間的間距，混凝土支撐不宜大于15m，鋼支撐不宜大于20m。

JGJ120-2012 4.9.12 支撐的豎向布置：

①支撐應避開主體地下結構底板和樓板的位置；支撐底面與下方主體結構樓板間的凈距不宜小于700mm；

②支撐至坑底的凈高不宜小于3m；

③各層水平支撐宜布置在同一豎向平面內，層間凈高不宜小于3m。

JGJ120-2012 4.9.13 砼支撐的構造：

①混凝土強度不應低于C25；

②支撐構件的截面高度不宜小于其豎向平面內計算長度的1/20；

③支撐構件的縱向鋼筋直徑不宜小于16mm，沿截面周邊的間距不宜大于200mm；箍筋的直徑不宜小于8mm，間距不宜大于250mm。

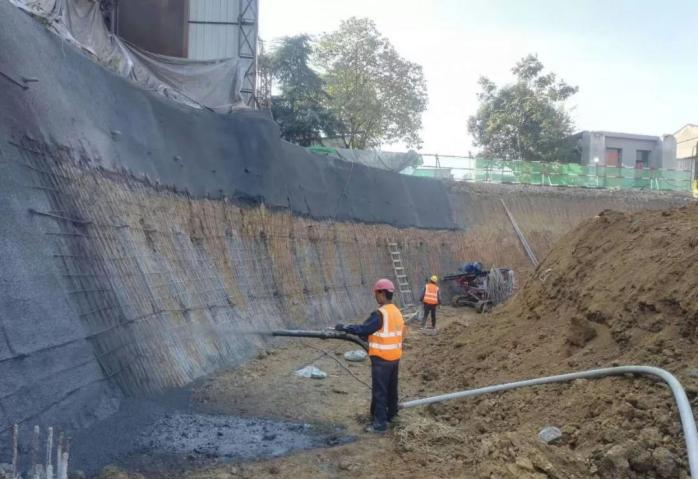

3.土釘墻支護

土釘墻支護是天然土體通過鉆孔、插筋、注漿來設置土釘(亦稱砂漿錨桿)并與噴射砼面板相結合，形成類似重力擋墻的土釘墻,以抵抗墻后的土壓力，保持開挖面的穩定。也稱為噴錨網加固邊坡或噴錨網擋墻。

其施工流程為：開挖工作面→噴射第一層砼→土釘成孔→安設土釘、注漿→掛鋼筋網、噴射砼面層。

土釘支護應自上而下分段分層進行，分層深度視土層情況而定，工作面寬度不宜＜6m，縱向長度不宜＜10m。

為防止土體松弛和崩解，須盡快做第一層噴射砼，厚度不宜＜40～50mm。噴射砼水泥用量≮400kg/m3。

土釘成孔直徑70～120mm、向下傾角5°～20°，成孔方法和工藝由承包商根據土層條件、設備和經驗而定。

土釘鋼筋宜選用HRB400，HRB500鋼筋，鋼筋直徑宜取16~32mm。土釘注漿材料可采用水泥漿或水泥砂漿，其強度不宜低于20MPa。

鋼筋網通常直徑Φ6～10、間距150～250mm，與土釘連接牢固。鋼筋與第一層噴射砼的間隙≮20mm。設置雙層鋼筋網時，第二層鋼筋網應在第一層鋼筋網被覆蓋后鋪設。砼面板厚度80～100mm。

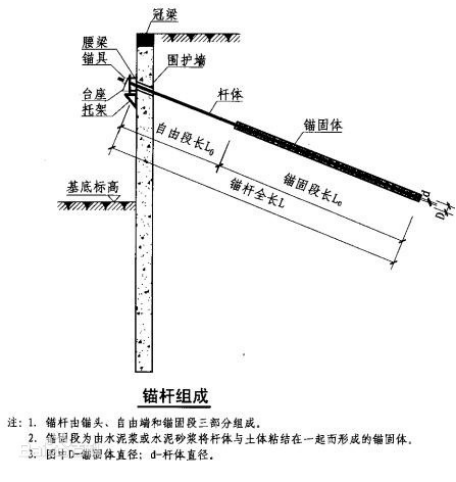

4.錨桿支護

錨桿支護指的是在未開挖的土層立壁上鉆孔至設計深度，孔內放入拉桿，灌入水泥砂漿與土層結合成抗拉力強的錨桿，錨桿一端固定在坑壁結構上，另一端錨固在土層中，將立壁土體側壓力傳至深部的穩定土層。適于較硬土層或破碎巖石中開挖較大較深基坑，鄰近有建筑物須保證邊坡穩定時采用。

JGJ120-2012：

① 土釘墻墻面坡度不宜大于1:0.2；

②土釘必須和面層有效連接，應設置承壓板或加強鋼筋等構造措施，承壓板或加強鋼筋應與土釘螺栓連接或鋼筋焊接連接；

③土釘的長度宜為開挖深度的0.5～1.2倍，間距宜為1～2m，與水平面夾角宜為5°～20 °；

④土釘鋼筋宜采用HPB300、HRB335鋼筋，鋼筋直徑宜為16 ～32mm,鉆孔直徑宜為70 ～120mm；注漿材料宜采用水泥漿或水泥砂漿，其強度不宜低于20MPa;

⑤噴射混凝土面層宜配置鋼筋網片，鋼筋直徑宜為6 ～10mm，間距宜為150 ～300mm，噴射混凝土強度等級不宜低于C20，面層厚度不宜小于80mm；坡面上下段鋼筋網搭接長度應大于300mm。

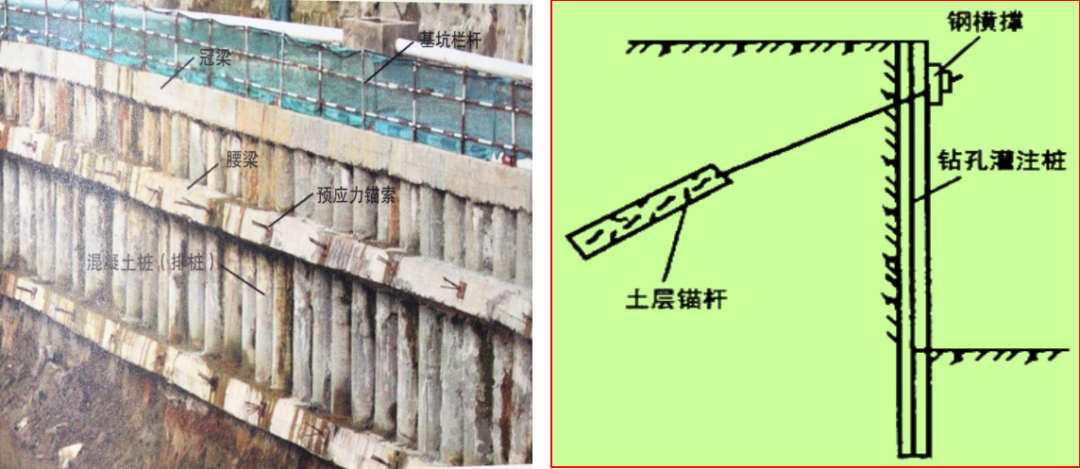

錨桿還可與擋土樁進行結合支護，樁頂不設錨樁、拉桿,而是挖至一定深度,每隔一定距離向樁背面斜向打入錨桿,達到強度后,安上橫撐,拉緊固定,在樁中間挖土,直至設計深度。
