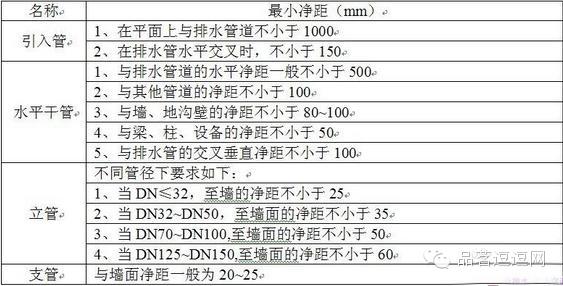

不知道大家在剛開始記憶規范、圖集的時候有沒有覺得特別的費勁，這個尺寸，那個數值的，為了方便大家記憶管道距墻距離，給大家找了一些資料，做了下匯總!并都標明了出處了!有需要的收藏! 1、管與管及與建筑構件之間的最小凈距 《建筑施工手冊》第四版，縮印版，第1500頁(網上可下載到，大約100Mb)或《水暖工長速查》第119頁(楊磊 主編 化學工業出版社 2010年7月第1版)管井管道：敷設在管井內的管道，管道表面(有防結露保溫時按保溫層表面計)與周圍墻面的凈距不宜小于50mm。《建筑施工手冊》第四版，縮印版，第1504頁 2、水暖管離墻距離 水暖管離墻距離：標準圖規定給水、熱水、采暖管(DN15~DN32)中心起距墻表面50mm為宜，DN40以上取60mm為宜。因?yàn)榫嚯x過近，立管閥門安裝不便，有時需要破壞墻面才能將閥門裝上;距離過遠則影響美觀，且占用空間(其他管道也一樣—清秋懷遠)。均采用管外皮距墻表面30mm;而對于排水管，由于打口所需，采用承口距墻表面50mm。《給水排水及采暖工程現場施工處理方法與技巧》，第39頁 3、排水柔性接口鑄鐵管離墻距離 當管道沿墻或墻角敷設時，應保證管道及附件的安裝及檢修距離，管道與墻體面層凈距一般為40~60mm，管道及附件不得入墻，其卡箍與法蘭壓蓋的螺栓位置應調整至墻(角)的外側，以便于擰緊螺栓。《排水柔性接口鑄鐵管技術規程》(DB11/T364-2006,北京地方標準，可在百度文庫下載到)，第6頁 4、立管管外皮距建筑裝飾面的間距(明裝給水立管) 管徑 32以下 32~50 65~100 125~150 間距 20~25 25~30 30~50 60 《建筑給排水及采暖工程施工工藝標準》(DBJ/T61-38-2005)第42頁; (此書為陜西地方標準，可在百度文庫下載到) 采暖干管距墻尺寸： 供水干管沿內墻架空敷設，當管徑<db80時，供水干管距墻尺寸為150mm;當管徑≥db80時，供水干管距墻尺寸為180mm。回水干管在室內地坪以上沿內墻敷設時，當管徑<dn80時，回水干管距墻尺寸為50mm;當管徑≥dn80時，回水干管距墻尺寸為65mm。《建筑給排水及采暖工程施工工藝標準》(dbj p="" 《建筑設備施工安裝通用圖集—暖氣工程》(91sb1,華北標準),第17頁。<="" 25="" 32="" 40="" 50="" 60="" 70="" 80="" 100="" 125="" 150="" 200="" t="" cjj="" 40mm="" gb="" 150mm="" 100mm="" 3-41="" dbj="">
