B1：測量工作原則

審查圖紙：所有尺寸、建筑物關系進行校核，平面、立面、大樣圖所標注的同一位置的建筑物尺寸、形狀、標高是否一致；室內外標高之間的關系是否正確。

實施測量原則：以大定小、以長定短、以精定粗、先整體后局部。

測量主要操作人員必須持證上崗。

施工前測量方案審批通過（方案中要有：建立測量網絡控制圖、結構測量放線圖、標高傳遞圖、水電定位圖、砌筑定位放線圖、抹灰放線控制圖等）。

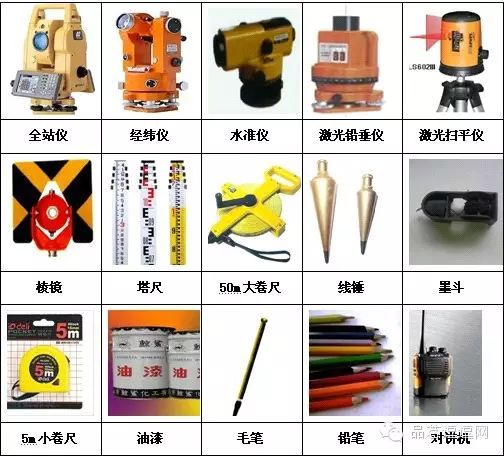

B2：測量工具

A1：所有精密儀器必須經過計量檢測，合格后才允許在施工現場使用

A2：建立測量儀器臺賬統一管理，定期維護與保養

B3：結構測量做法

A3：現場建立3個以上三級坐標、高程控制點，采用鋼管做維護、警示

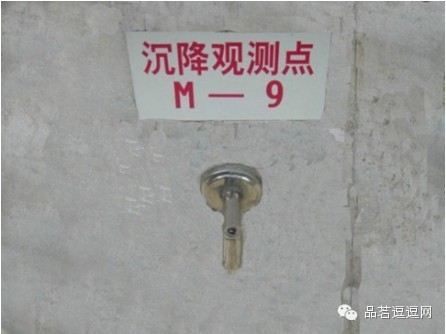

A4：沉降觀測點采用Φ20鍍鋅圓鋼加工，測量點位統一進行編號，沉降由第三方實施觀測，進入主體標準層開始觀測

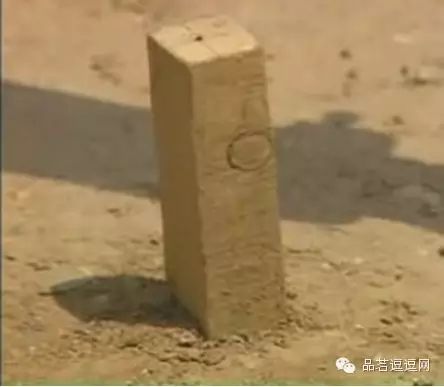

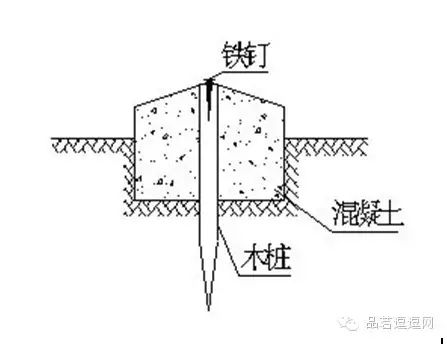

A5:臨時測量控制點采用木樁制作，樁截面不小于50*50mm，木樁頂部平整；木樁周邊澆筑混凝土避免擾動

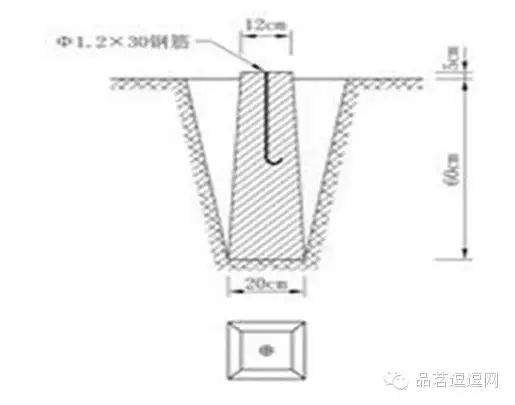

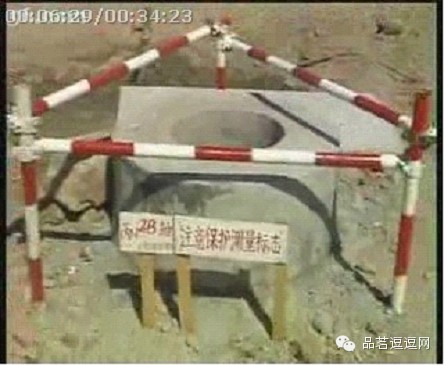

A6：場地內設置施工測量控制基準點，采用混凝土澆筑，必須牢固、堅實

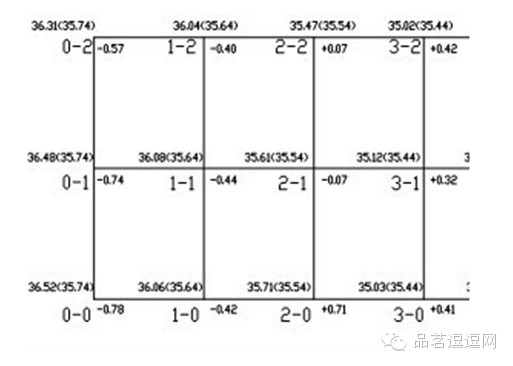

A7: 建立方格網控制圖，占地面積≤1萬m2方格網間距10m；占地面積≥1萬m2方格網間距20m，地形復雜的可適當調整

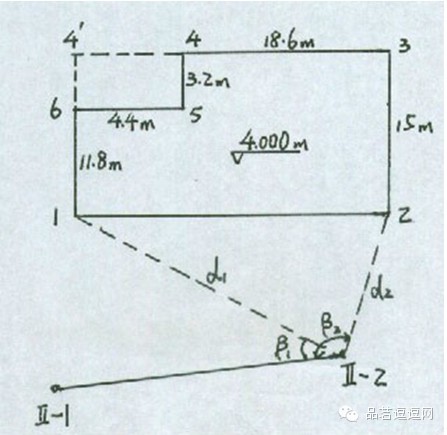

A8: 進場前，根據國土局提供的基準點進行建筑物定位引測，并在場地附件建立施工期間坐標控制網、標高控制點

A9:施工單位在完成建筑定位、軸線引測后報監理公司復核

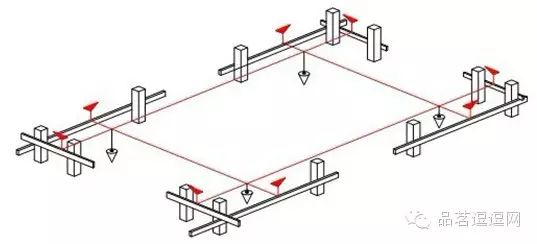

A10:基礎施工軸線引測采用龍門樁

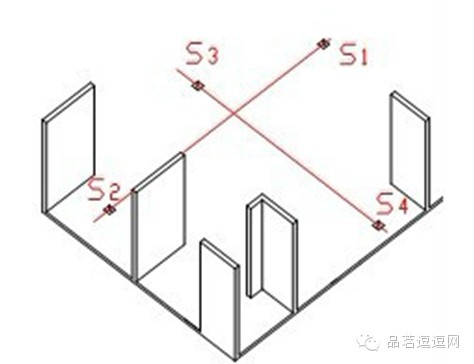

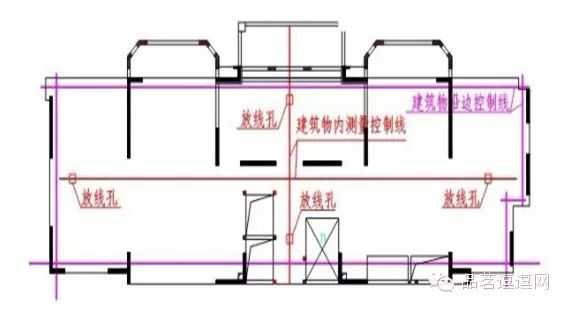

A11:主體結構施工在樓層內建立軸線控制網(內控法)，控制點不少于4個

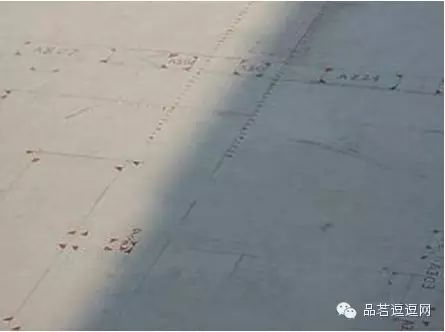

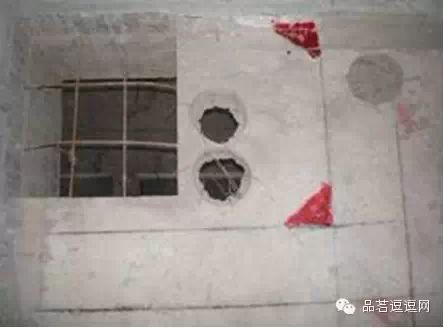

A12:所有主控線、軸線交叉位置必須采用紅油漆做好標識

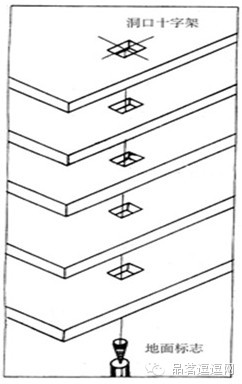

A13:樓層內設置的傳遞點必須采用激光鉛垂儀進行傳遞，嚴禁采用線錘投射控制線

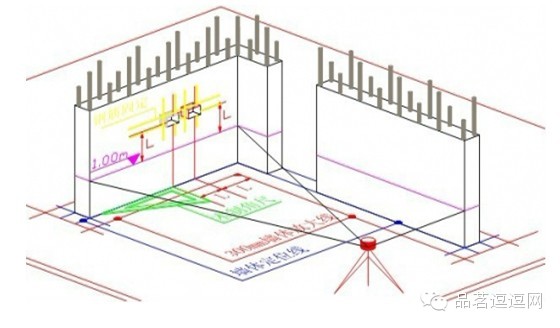

A14: 結構放線采用雙線控制，控制線與定位線間距按照300mm引測；軸線、墻柱控制線、周邊方正線在混凝土澆筑完成后同時引測

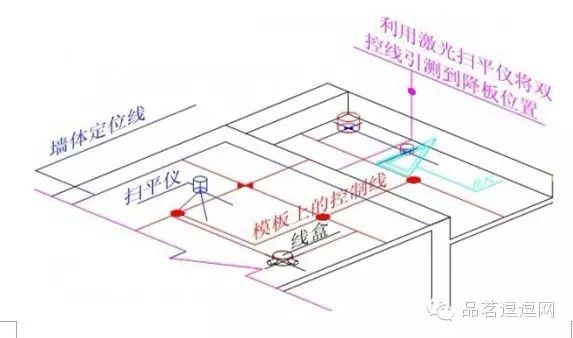

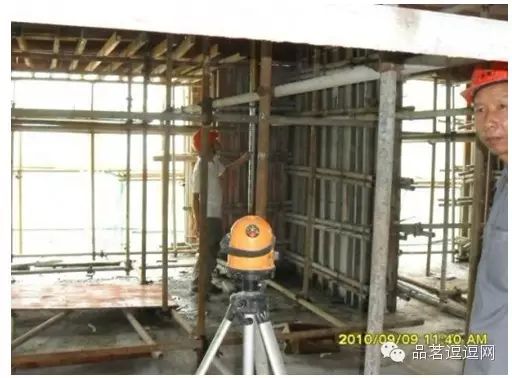

A15:模板上彈出墻、梁控制線，采用掃平儀或經緯儀投測，嚴禁直接從梁模進行引測放線

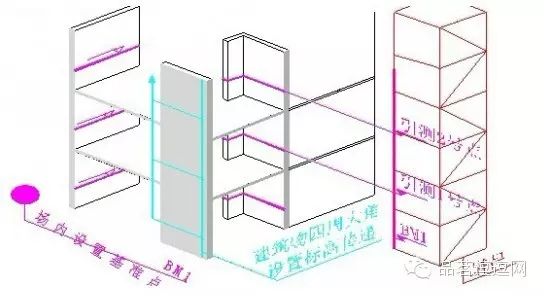

A16:結構標高傳遞在塔吊、建筑物外墻上同時設置互相校對，每月利用場地內的高程控制基準點對建筑物、塔吊上的標高進行復核，并形成書面復核記錄報監理公司備案，嚴禁利用鋼管腳手架傳遞標高）

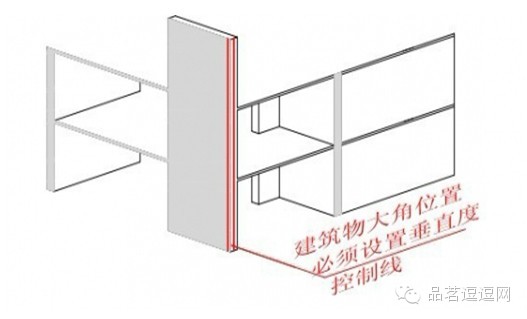

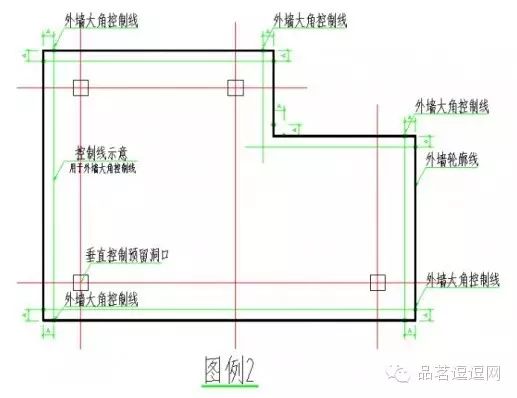

A17:建筑物大角位置設置垂直度控制線，控制線距墻邊100mm

A18：模板、澆筑完成后的混凝土樓板面沿建筑物邊放檐口控制線，線距離檐邊300mm

A19:結構墻體內預埋線盒采用結構控制線、結構1米線做精確定位

A20:模板安裝完成后，按照裝修圖紙在模板上做水電預埋的精確定位

B4：砌筑測量放線做法

A21: ①砌筑定位放線必須采用雙控線（定位線、控制線都要彈出），結構墻體上彈出砌筑定位線；②砌筑端頭無剪力墻，采用豎皮數桿；③施工完成的砼墻面提前彈出結構1m線 ④門洞口采用對角線表示，同時彈出門洞中線 ⑤每間房間控制線相交處采用紅油漆標識

A22：砌筑前，利用激光掃平儀將地面門洞定位線彈到梁側，將建筑1m線傳遞到梁側控制門洞標高

A23:管道井、煙道也須設置雙控線。成品煙道和水電預留孔，在結構施工階段，放線定位

A24:將建筑控制線翻到砌體墻上，利用建筑1m線對水電預埋進行精確定位

B5：抹灰測量放線做法

A25:抹灰利用結構控制線、砌筑控制線進行灰餅定點，并將地面控制線彈到墻上

A26:門洞側面、頂面利用砌筑門洞中線，采用掃平儀進行灰餅定點

A27:煙道、水電管井也須采用激光貼餅。保證現場與設計尺寸一致

A28:門窗洞口二次收口彈控制線150mm，門窗側面和頂面按A26進行灰餅定點

A29:抹灰完成后在墻面彈出建筑1m線

A31:結構模板安裝、結構模板拆除、砌筑和抹灰完成后3天內總包和監理必須完成該樓層的實測實量，并將測量記錄報項目部、品質管理中心（資料由監理工程師統一收集）
